天然气色谱仪操作指南

一、开机前准备

环境检查

确保实验室温度20-25℃，相对湿度70%左右

检查仪器各部件(主机、检测器、进样口、色谱柱、气体管路)清洁且连接牢固

气源检查

确认载气(氦气或氢气)压力充足(一般需0.5MPa以上)

检查氢气、空气气源压力是否达标(氢气0.3-0.4MPa，空气0.3-0.5MPa)

进行气路检漏，确保无泄漏

耗材准备

准备采样工具(不锈钢采样袋、高压气瓶)和样品预处理装置

检查色谱柱型号是否匹配分析需求

更换或补充消耗品(进样垫、衬管、检测器滤芯等)

仪器预热

接通电源，打开色谱仪主机及配套计算机

运行仪器自检程序，检查各系统是否正常

二、开机与参数设置

气路系统配置

调节载气流量至推荐值(氦气30-40mL/min)

若使用FID检测器，点燃氢火焰并调整空气与氢气比例(10:1)

温度程序设定

设置色谱柱升温程序(如初始40℃保持2分钟，以10℃/min升至100℃，最后升至200℃)

设定进样口温度(通常高于柱温最高值20-30℃)

设定检测器温度(TCD恒温，FID控温)

仪器稳定

等待仪器温度稳定，流量降至100以下且达到设定温度

待基线走稳后，方可进样分析

三、样品处理与进样

样品准备

天然气样品需预处理，去除水分、杂质和油污

使用不锈钢采样袋或高压气瓶采集样品

样品取样后应在12小时内分析完毕

进样操作

手动进样：将取样袋连到样品入口上，挤压取样袋约20秒，置换定量环中的空气

使用六通阀进样时，确保定量管充分置换

根据样品特性选择合适的进样量

四、分析过程

启动分析

点击工作站软件中的"开始分析"或"运行"按钮

仪器自动采集色谱图数据

数据采集

监控色谱峰出峰情况

等待所有组分峰出完

结果计算

峰出完后，点击"定量计算"

系统自动计算组分含量、高热值、低热值、密度、相对密度、华白数、燃烧势等参数

五、关机步骤

正常关机

先关闭工作站软件

关闭计算机

将柱温降至50℃以下

关闭主机电源

关闭载气气源(先关闭钢瓶总压力阀，待压力指针回零后关闭稳压表开关)

特殊关机

若使用FID检测器，先关闭氢气和空气气源

关闭氢气发生器和空气泵

断电前确保所有系统已正常关闭

六、注意事项

安全操作

严禁无载气气压时打开电源

气体钢瓶总压力表不得低于2MPa

定期检查气路连接，确保无泄漏

维护保养

定期更换进样垫、衬管等消耗品

定期进行仪器校准，使用标准气体确保分析准确性

色谱柱需定期老化处理，特别是分析硫化物时

仪器特点

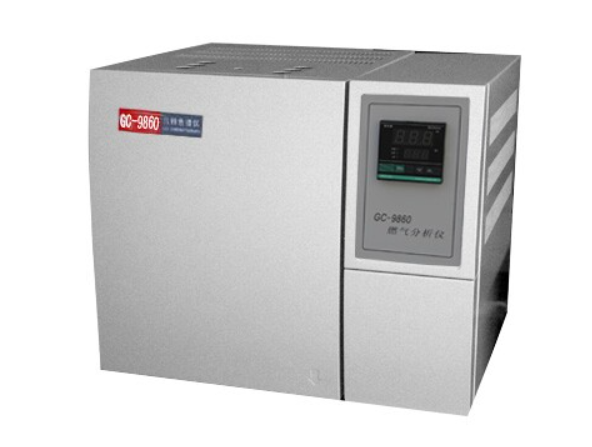

现代天然气色谱仪多为一体机设计，自带电脑、氢气发生器和工作站

具备自动记忆运行参数功能，开机不需重设

部分型号设有断气保护系统，防止误操作引起的仪器损坏

配备不返液装置，可有效避免返液现象

执行标准

操作应符合GB/T13610-2014《天然气的组成分析气相色谱法》

分析结果应符合GB/T11062-2014《天然气发热量、密度、平均密度和沃泊指数的计算方法》

应遵循GB/T22723-2008《天然气能量的测定》等标准
